🛠️ Hướng Dẫn Đọc Sơ Đồ Mạch Điện Lạnh Chuẩn Kỹ Thuật Viên

1. Bản Chất Của Sơ Đồ Mạch Điện Trong Hệ Thống Lạnh Là Gì?

Sơ đồ mạch điện lạnh là bản vẽ kỹ thuật hóa, sử dụng các ký hiệu tiêu chuẩn để biểu diễn mối quan hệ đấu nối giữa các linh kiện phụ tải (Máy nén, quạt dàn nóng, quạt dàn lạnh, van tiết lưu điện tử,...) và thiết bị điều khiển (Board mạch, relay, thermistor,...)

.

📋 Các ký hiệu linh kiện điện lạnh cơ bản cần nhớ:

• 🌀 Comp (Compressor): Máy nén (Block) – Trái tim của hệ thống lạnh.

• 💨 F.M (Fan Motor): Mô tơ quạt (Quạt dàn nóng/dàn lạnh).

• ⚡ Overload Protector (OLP): Rơ le bảo vệ quá tải cho máy nén.

• 🌡️ Thermistor / Sensor: Cảm biến nhiệt độ kiểm soát chu trình ngắt/chạy.

• 🎛️ Capacitor (Cap): Tụ ngậm, tụ kích cho mô tơ và máy nén.

2. Quy Trình 3 Bước Đọc Sơ Đồ Mạch Điện Lạnh Cho Người Mới Bắt Đầu

Để không bị "hoa mắt" trước một ma trận dây dẫn và ký hiệu, các học viên tại phòng thực hành kỹ thuật chuyên sâu luôn được hướng dẫn phân tích theo quy trình cô đọng sau:

🔹 Bước 1: Phân tách Nguồn cấp và Mạch động lực

Hãy xác định nguồn điện vào là điện 1 pha 220V hay 3 pha 380V. Sau đó, dò đường đi của mạch động lực (đường dây cấp điện chính cho các thiết bị công suất lớn như Máy nén và Quạt). Đường dây này thường được vẽ bằng nét đậm hơn trên sơ đồ.

🔹 Bước 2: Bóc tách Mạch điều khiển (Control Circuit)

Mạch điều khiển là nơi nhận tín hiệu từ cảm biến để đóng/ngắt tiếp điểm cấp cho mạch động lực. Hãy tìm các thiết bị bảo vệ như rơ le áp suất (High/Low Pressure Switch), rơ le nhiệt. Nếu một trong các tiếp điểm bảo vệ này mở ra, toàn bộ hệ thống sẽ ngừng hoạt động để bảo vệ máy nén.

🔹 Bước 3: Phân tích chu trình trạng thái (Nguyên lý hoạt động)

Hãy tự đặt câu hỏi và dò mạch theo trình tự thời gian:

1. Khi cấp nguồn, thiết bị nào chạy trước? (Thường là quạt dàn lạnh).

2. Sau bao lâu thì Board mạch cấp lệnh cho Relay đóng để máy nén (Comp) khởi động?

3. Khi phòng đủ lạnh, cảm biến thay đổi điện trị như thế nào để ngắt lệnh cấp cho máy nén?

3. Kết Hợp Phân Tích Sơ Đồ Mạch Và Chu Trình Nhiệt Động (Đồ thị P-h)

Một kỹ thuật viên điện lạnh cao cấp không chỉ sửa phần điện mà phải hiểu mối liên hệ giữa Điện và Áp suất chất lạnh.

💡 Mẹo thực chiến: Khi máy nén chạy (Mạch điện đóng), áp suất đường hút (Low Pressure) phải giảm và áp suất đường đẩy (High Pressure) phải tăng dựa theo đồ thị áp suất - enthalpy P−h. Nếu mạch điện cấp cho máy nén hoạt động tốt nhưng áp suất không thay đổi, bạn có thể kết luận ngay máy nén bị luồn hơi (hỏng cơ) chứ không phải hỏng phần điện.

🎓 Học Kỹ Thuật Thực Chiến – Vững Tay Nghề Tại Dạy Nghề Điện Lạnh

Học lý thuyết trên giấy chỉ giúp bạn hiểu 20%, nhưng khi được trực tiếp đối chiếu sơ đồ mạch vẽ trên bảng với mô hình máy thực tế tại xưởng, bạn sẽ hiểu 100%.

Tại trung tâm Dạy Nghề Điện Lạnh, chương trình đào tạo của chúng tôi mang lại sự khác biệt:

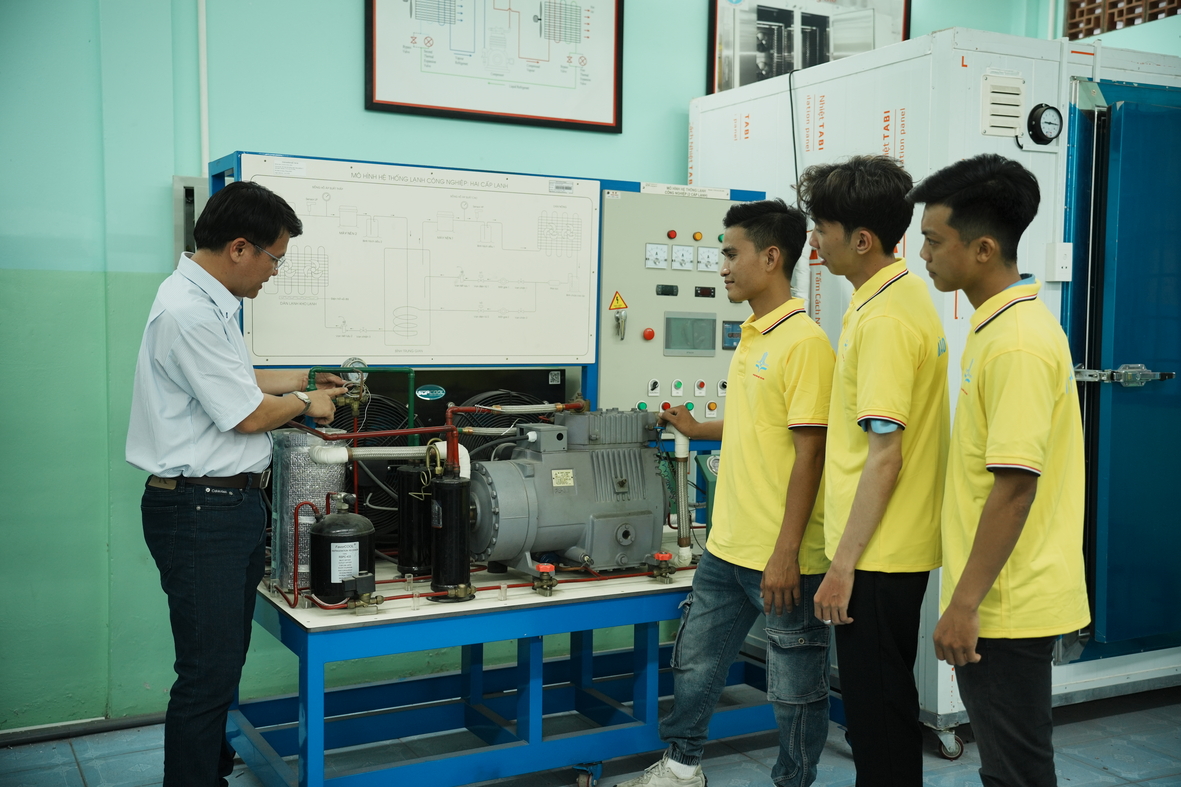

• 🏫 Mô hình trực quan: Hệ thống bảng mạch sơ đồ nguyên lý được thiết kế song song bên cạnh máy lạnh thật để học viên dễ dàng đo đạc, test pan bệnh.

• 🛠️ Thực hành 100% trên thiết bị thật: Tự tay đấu mạch, cài đặt thông số và xử lý các lỗi chạm chập, mất nguồn, lốc không chạy...

• 👨‍🏫 Giảng viên kèm cặp: Đội ngũ thầy giáo giàu kinh nghiệm thực tế hướng dẫn chi tiết từng ký hiệu, chỉ tận tay từng ban bệnh khó.
